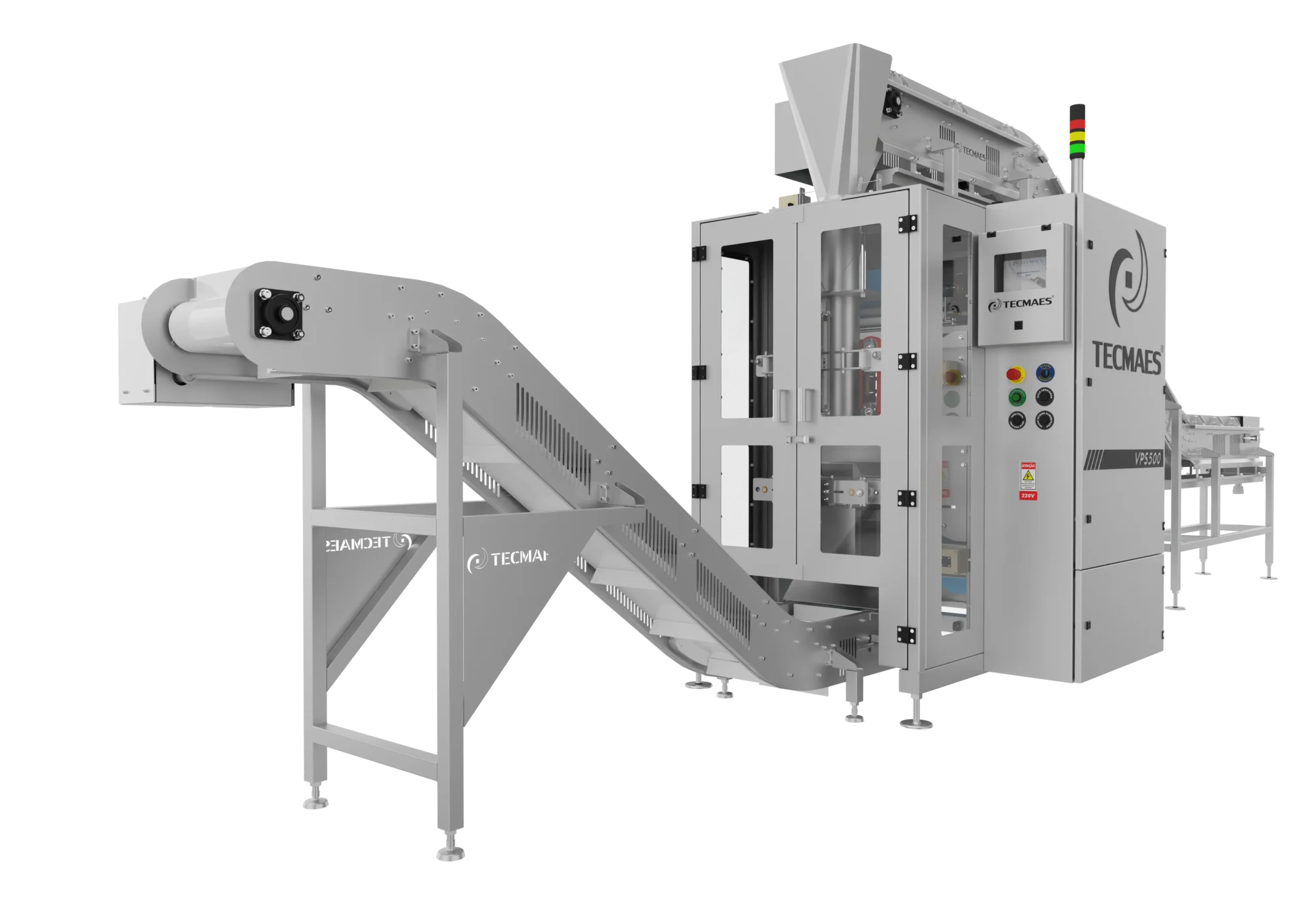

Embaladora vertical VPS500
Pacotes pillow pack a partir de bobina de filme · aproximadamente 60 por minuto
Sua embaladora vertical não devia parar por falha de selagem. Falhas constantes na selagem são o problema mais comum das embaladoras verticais do mercado e geram retrabalho, perda de produção e paradas. A TECMAES projetou a VPS500 para resolver esse ponto: estabilidade de solda, componentes mais duráveis e menos paradas de máquina.
- Aproximadamente 60 embalagens por minuto
- Servomotores e IHM Mitsubishi Electric
- Inox AISI 304, enclausuramento em policarbonato e NR-12
- 55 programas de produto no painel

O que mantém a solda estável
Resistência tubular de cartucho
Maior vida útil, melhor distribuição de calor e solda uniforme e confiável.
Barramento teflonado
Dispensa a troca de fita teflon no barramento, com menor custo operacional e mais estabilidade no processo.
Barramento de solda bipartido
Mantém a temperatura constante ao longo da solda e facilita a troca da resistência e do sensor de temperatura.
Puxada de filme por servomotores
Mais precisão e estabilidade, ajustes mais simples e embalagens padronizadas no comprimento.
Selagem horizontal por servomotor
Menor consumo de ar comprimido, menos falhas causadas por água e sujeira na linha de ar e menos manutenção corretiva.
Sela só com produto
A máquina só fecha a embalagem quando há produto, o que evita desperdício de filme.
Solda dupla de 4 mm
Duas soldas de 4 mm, com 4 mm entre elas, em cada barramento.
Inox e segurança
Estrutura em inox AISI 304 com jateamento de granalha, enclausuramento em policarbonato transparente e NR-12.
Como a VPS500 funciona
A embaladora forma o pacote a partir da bobina de filme plástico, recebe o produto, sela e corta, em ciclo contínuo.
1. Funil de entrada
Recebe o produto e direciona para o tubo formador. Formato e dimensões são definidos conforme o produto, para evitar perdas e travamentos.
2. Desbobinador
Acomoda e libera a bobina de filme com alinhamento e tensão adequados.
3. Tubo formador
Transforma o filme plano em tubo e dá a geometria da embalagem. O diâmetro do tubo é o perímetro da embalagem dividido por π.
4. Tracionador
Servomotores Mitsubishi Electric e correias puxam o filme de forma uniforme e sincronizada, no comprimento exato do pacote.
5. Selagem vertical
Une as laterais do filme e garante a resistência e a estanqueidade ao longo de toda a embalagem.
6. Selagem horizontal
Fecha a parte inferior e a superior de cada pacote e faz o corte entre as embalagens, com acionamento por servomotor.
7. Painel IHM
Tela touchscreen colorida de 7" Mitsubishi Electric com CLP: velocidade, comprimento do pacote, temperatura, tempos, contagem e alarmes, com até 55 programas.
8. Sinalizador
Sinal luminoso e sonoro indica máquina em operação, parada, falha ou necessidade de intervenção.
Especificações técnicas
| Produção | aproximadamente 60 embalagens por minuto |
|---|---|
| Embalagem | pacote tipo pillow pack, formado a partir de bobina de filme plástico |
| Selagem | vertical e horizontal · solda dupla de 4 mm em cada barramento · barramento bipartido e teflonado · resistências tubulares de cartucho |
| Acionamento | servomotores Mitsubishi Electric na puxada do filme e na selagem horizontal |
| Controle | CLP e IHM touchscreen colorida de 7″ Mitsubishi Electric, com até 55 programas |
| Estrutura | aço inox AISI 304 com jateamento de granalha · enclausuramento em policarbonato transparente · IP65 |
| Segurança | NR-12 · sinalizador luminoso e sonoro |
| Utilidades | 220 V monofásico, 60 Hz, e ar comprimido |
| Linha completa | com esteiras de entrada e de saída, cerca de 6,5 m de comprimento, 1,28 m de largura e 2,3 m de altura, adaptável ao layout |
| Opcionais | datador, esteira de entrada, esteira de saída e mesa acumuladora |
O que a VPS500 embala
Proteínas e congelados
Cortes de frango, carne bovina picada ou moída, carne suína em cubos, peixes e frutos do mar, vegetais congelados e batatas pré-fritas.
Grãos e a granel
Arroz, feijão, açúcar, sal, granulados e rações, com integração a balança ou dosadora definida no projeto.
Snacks e confeitaria
Salgados tipo chips, pipoca pronta, amendoim e castanhas, balas, doces e gotas de chocolate.
Itens industriais
Peças plásticas, itens de ferragem, conexões hidráulicas e produtos de higiene e limpeza.
Veja a VPS500 em operação
Opcionais e acessórios
Todos em inox AISI 304 com jateamento de granalha, integrados à embaladora.

Datador
Imprime data de fabricação, validade, lote ou código direto no filme, para a rastreabilidade do produto.

Esteira de entrada
Modelo 45°, em PP natural com taliscas, leva o produto até a embaladora de forma contínua e organizada.

Esteira de saída
Em lona com talisca, leva os pacotes prontos para caixas, inspeção, paletização ou outros equipamentos da linha.

Mesa acumuladora
Acumula os pacotes por um tempo e compensa diferenças de velocidade entre a embaladora e a próxima etapa.

Manutenção
Troca rápida no barramento
O barramento bipartido facilita a troca da resistência e do sensor de temperatura e reduz o tempo de manutenção.
Peças da preventiva anual
Conjunto de selagem vertical, batentes superior e inferior, lâmina serrilhada teflonada, correias sincronizadas, resistências de cartucho, sensores PT100, fuso de esfera e perfis de silicone.
Diagnóstico pelo painel
Alarmes na IHM e sinalizador luminoso e sonoro mostram parada, falha ou necessidade de intervenção.
Para dimensionar a sua VPS500
Com estas informações, a engenharia da TECMAES define o funil, o tubo formador e a configuração da máquina para o seu produto:
- Tipo de produto e peso final embalado
- Dimensões da embalagem
- Largura da bobina e tipo de filme
- Volume de produção
- Integração com balança ou dosadora
- Energia e ar comprimido disponíveis

Perguntas frequentes
Quantas embalagens por minuto a VPS500 produz?
Aproximadamente 60 embalagens por minuto, conforme o produto e o tamanho da embalagem.
Que tipo de embalagem a VPS500 forma?
Pacotes tipo pillow pack, os pacotes almofadados comuns em alimentos e produtos industriais, formados a partir de bobina de filme plástico, com selagem vertical e horizontal.
A VPS500 trabalha com balança ou dosadora?
Sim. Para produtos a granel, como arroz, feijão, açúcar e rações, a integração com balança ou dosadora é definida no projeto.
Por que a selagem horizontal é feita por servomotor?
Porque reduz o consumo de ar comprimido, diminui as falhas causadas por água e sujeira na linha de ar e reduz a manutenção corretiva, com mais precisão no fechamento.
Quantos produtos o painel guarda?
Até 55 programas, com velocidade, comprimento do pacote, temperatura de selagem e tempos de processo de cada produto.
A VPS500 imprime data e lote na embalagem?
Sim, com o datador opcional, que imprime data de fabricação, validade, lote ou código direto no filme.
Como pedir um orçamento?
Pela página de contato. Informe o produto, o peso embalado, as dimensões da embalagem, a largura da bobina, o tipo de filme e o volume de produção.
Fale com a engenharia da TECMAES
Conte qual produto precisa embalar e a produção desejada. A TECMAES dimensiona a VPS500 para a sua linha.
